UPVC kranutrustning
Beskrivning
Tekniska parametrar
uPVC rördelar, uPVC packningar, uPVC rördelar med gummiförband, uPVC kranarmaturer, uPVC kranutslagsplats, PVC kranutslagsplats, uPVC packningsutslagsplats, uPVC utslagsplats med gummiring, uPVC kranreducerande tee, uPVC kran
uPVC-rördelar, tillverkade av uPVC-material av hög kvalitet, har länge ansetts vara en av de mest hållbara rördelarna för uPVC-tryckrör, som ofta används för en mängd olika tryck- och tyngdkraftsapplikationer inklusive bärbar vattendistribution, bevattningssystem och avloppsindustrin . Dess låga vikt, höga hållfasthet och låga reaktivitet gör den särskilt väl lämpad för sitt syfte.
SUNPLAST uPVC rördelar med gummiringsfog har en speciell design och är monterade med en gummiring som normalt tillverkas av NBR eller EPDM. Beslagen är tillverkade i nationell standard GB / T10002.2-2003, och deras prestanda kan uppfylla ISO 4422-3: 1996-standarden. UPVC-gummipackningsbeslag finns i storlekar från DN 20 mm till 400 mm i tryckvärde PN10.
Material
- PVC-U=oplastad polyvinylklorid
Packningar
- EPDM
Tillverkning
- Formsprutad
Om uPVC kranutrustning

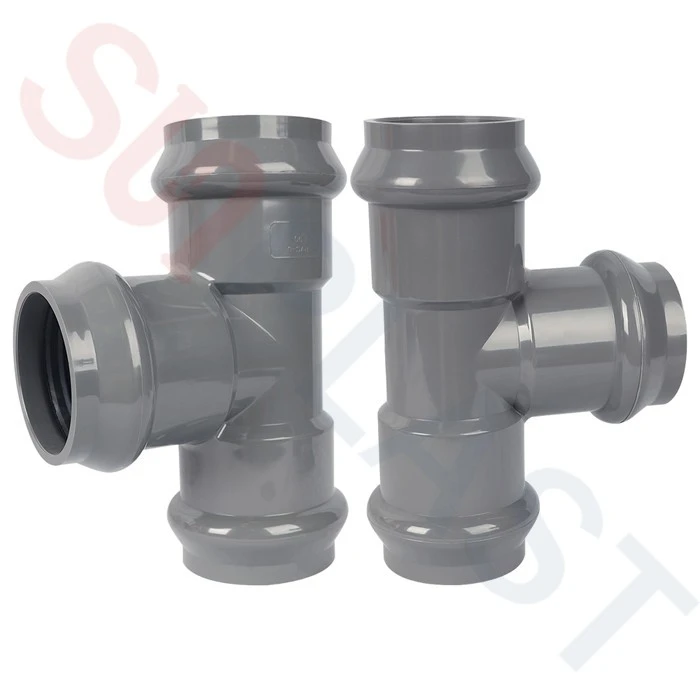

uPVC kran tee kopplingar, liksom uPVC kran reducerande tee eller uPVC kran tee reducerare, som har en gummiring placerad i två eller tre klockändar, används för att dela ett uPVC rör i två utlopp i rät vinkel mot slutet av originalet rör, eller för att lägga till ett utlopp till ett uPVC-rör. uPVC lika tee med gummiringsfog refererar till grenens diameter på denna tee är densamma som huvudrörledningsdiametern på denna tee, vilket innebär att tre ändar av tee har samma diametrar, medan uPVC tee reducerare med gummiring har mindre grenutlopp än två huvud rörledningsdiameter.
Mer korta detaljer som nedan:
Produkt | uPVC Kran Tee, PVC Kran Tee, uPVC packning Tee, uPVC Tee Med Gummiring, uPVC Kranreducerande tee, uPVC kran tee reducerare |
Specifikation | DN63 ~ DN355mm |
Tryckbetyg | PN10 |
Material | Oplastiserad polyvinylklorid |
Tillverkningsprocess | Formsprutad |
Färg | Grå, blå, vit eller enligt kundernas önskemål. |
Tillverkningsstandard | GB / T10002.2-2003, ISO 4422-3: 1996, ISO 1542-3: 2009, DIN 8062 |
Produktspecifikationer
SUNPLAST uPVC tappkopplingar för kran kan tillhandahållas i en diameter från 63 mm till 355 mm, med ett normalt tryckvärde på PN10 bar:
uPVC kranutrustning (tre kranändar)
Storlek De | Mått | |||||||||
D0 | D1 | D2 | D3 | d1 | d2 | T1 | T | L1 | L | |
63 | 74.50 | 65.30 | 74.50 | 65.30 | 62.00 | 62.00 | 76.00 | 76.00 | 110.00 | 220.00 |
75 | 88.50 | 77.50 | 88.50 | 77.50 | 73.50 | 73.50 | 84.50 | 84.50 | 125.00 | 255.00 |
90 | 105.50 | 92.50 | 105.50 | 92.50 | 88.50 | 88.50 | 95.00 | 95.00 | 142.50 | 285.00 |
110 | 125.70 | 111.50 | 125.70 | 111.50 | 108.00 | 108.00 | 122.00 | 122.00 | 202.50 | 404.00 |
160 | 181.50 | 162.30 | 181.50 | 162.30 | 158.00 | 158.00 | 141.00 | 141.00 | 236.50 | 470.00 |
200 | 225.00 | 202.50 | 225.00 | 202.50 | 197.00 | 197.00 | 152.00 | 152.00 | 270.00 | 555.00 |
225 | 251.50 | 227.50 | 251.50 | 227.50 | 221.00 | 221.00 | 139.00 | 139.00 | 288.00 | 592.00 |
250 | 276.50 | 252.30 | 276.50 | 252.30 | 247.00 | 247.00 | 152.00 | 152.00 | 312.00 | 640.00 |
315 | 347.80 | 318.30 | 347.80 | 318.30 | 312.00 | 312.00 | 198.00 | 198.00 | 393.00 | 786.00 |
355 | 389.00 | 318.30 | 389.00 | 318.30 | 326.00 | 326.00 | 198.00 | 198.00 | 410.00 | 820.00 |
75*63 | 88.50 | 77.50 | 74.50 | 65.30 | 73.50 | 62.00 | 76.00 | 84.50 | 115.00 | 243.00 |
90*63 | 105.50 | 92.50 | 74.50 | 65.30 | 88.50 | 62.00 | 76.00 | 95.00 | 121.40 | 262.20 |
90*75 | 105.50 | 92.50 | 88.50 | 77.50 | 88.50 | 73.50 | 84.50 | 95.00 | 132.90 | 272.20 |
110*63 | 125.70 | 111.50 | 74.50 | 65.30 | 108.00 | 62.00 | 76.00 | 122.00 | 150.00 | 405.00 |
110*75 | 125.70 | 111.50 | 88.50 | 77.50 | 108.00 | 73.50 | 84.50 | 122.00 | 159.50 | 405.00 |
110*90 | 125.70 | 111.50 | 105.50 | 92.50 | 108.00 | 88.50 | 95.00 | 122.00 | 170.00 | 405.00 |
160*63 | 181.50 | 162.30 | 74.50 | 65.30 | 158.00 | 62.00 | 76.00 | 141.00 | 175.00 | 446.00 |
160*75 | 181.50 | 162.30 | 88.50 | 77.50 | 158.00 | 73.50 | 84.50 | 141.00 | 185.00 | 446.00 |
160*90 | 181.50 | 162.30 | 105.50 | 92.50 | 158.00 | 88.50 | 95.00 | 141.00 | 195.00 | 446.00 |
160*110 | 181.50 | 162.30 | 125.70 | 111.50 | 158.00 | 108.00 | 122.00 | 141.00 | 220.00 | 446.00 |
200*63 | 225.00 | 202.50 | 74.50 | 65.30 | 197.00 | 62.00 | 76.00 | 152.00 | 195.00 | 490.00 |
200*75 | 225.00 | 202.50 | 88.50 | 77.50 | 197.00 | 73.50 | 84.50 | 152.00 | 205.00 | 490.00 |
200*90 | 225.00 | 202.50 | 105.50 | 92.50 | 197.00 | 88.50 | 95.00 | 152.00 | 215.00 | 490.00 |
200*110 | 225.00 | 202.50 | 125.70 | 111.50 | 197.00 | 108.00 | 122.00 | 152.00 | 240.00 | 490.00 |
200*160 | 225.00 | 202.50 | 182.00 | 162.30 | 197.00 | 158.00 | 141.00 | 152.00 | 250.00 | 500.00 |
225*110 | 251.50 | 227.50 | 125.70 | 111.50 | 221.00 | 108.00 | 122.00 | 139.00 | 263.00 | 466.00 |
225*160 | 251.50 | 227.50 | 182.00 | 162.30 | 221.00 | 158.00 | 141.00 | 139.00 | 290.00 | 504.00 |
250*110 | 276.50 | 252.30 | 125.70 | 111.50 | 247.00 | 108.00 | 122.00 | 152.00 | 275.00 | 500.00 |
250*160 | 276.50 | 252.30 | 182.00 | 162.30 | 247.00 | 158.00 | 141.00 | 152.00 | 302.00 | 638.00 |
250*200 | 276.50 | 252.30 | 225.00 | 202.50 | 247.00 | 197.00 | 152.00 | 152.00 | 310.00 | 578.00 |
250*225 | 276.50 | 252.30 | 251.50 | 227.50 | 226.00 | 216.00 | 150.00 | 152.00 | 315.00 | 626.00 |
315*110 | 347.80 | 318.30 | 125.70 | 111.50 | 312.00 | 108.00 | 122.00 | 198.00 | 317.00 | 592.00 |
315*160 | 347.80 | 318.30 | 182.00 | 162.30 | 312.00 | 158.00 | 141.00 | 198.00 | 336.50 | 626.00 |
315*200 | 347.80 | 318.30 | 225.00 | 202.50 | 312.00 | 197.00 | 152.00 | 198.00 | 347.00 | 660.00 |
315*225 | 347.80 | 318.30 | 251.50 | 227.50 | 312.00 | 221.00 | 139.00 | 198.00 | 340.00 | 735.00 |
315*250 | 347.80 | 318.30 | 276.50 | 252.30 | 312.00 | 247.00 | 152.00 | 198.00 | 347.00 | 735.00 |
355*110 | 389.00 | 318.30 | 125.70 | 111.50 | 326.00 | 108.00 | 122.00 | 198.00 | 322.50 | 635.00 |
355*160 | 389.00 | 318.30 | 182.00 | 162.30 | 326.00 | 158.00 | 141.00 | 198.00 | 347.50 | 635.00 |
355*200 | 389.00 | 318.30 | 225.00 | 202.50 | 326.00 | 197.00 | 152.00 | 198.00 | 360.00 | 730.00 |
355*225 | 389.00 | 318.30 | 251.50 | 227.50 | 326.00 | 221.00 | 139.00 | 198.00 | 354.00 | 730.00 |
355*250 | 389.00 | 318.30 | 276.50 | 252.30 | 326.00 | 247.00 | 152.00 | 198.00 | 369.00 | 730.00 |
355*315 | 389.00 | 318.30 | 347.80 | 318.30 | 326.00 | 312.00 | 198.00 | 198.00 | 418.00 | 820.00 |
(Noteras: de tekniska uppgifterna är bara för referens, vissa uppgifter kan ändras, om du behöver exakta uppgifter, vänligen kontakta oss direkt)
-------------------------------------------------------------------------------------------------------
uPVC Kran Tee-beslag (två kranändar, en tappänd)
Storlek De | Mått | ||||||||||
D0 | D1 | D2 | D3 | D4 | d1 | d2 | T1 | T | L1 | L | |
110 | 125.70 | 111.50 | 125.70 | 111.50 | 110.20 | 108.00 | 108.00 | 122.00 | 122.00 | 202.50 | 405.00 |
160 | 181.50 | 162.30 | 181.50 | 162.30 | 160.30 | 158.00 | 158.00 | 141.00 | 141.00 | 236.50 | 485.00 |
200 | 225.00 | 202.50 | 225.00 | 202.50 | 202.20 | 197.00 | 197.00 | 152.00 | 152.00 | 270.00 | 555.00 |
225 | 251.50 | 227.50 | 251.50 | 227.50 | 225.30 | 221.00 | 221.00 | 139.00 | 139.00 | 288.00 | 595.0 |
(Noteras: de tekniska uppgifterna är bara för referens, vissa uppgifter kan ändras, om du behöver exakta uppgifter, vänligen kontakta oss direkt)
Installationförfarande föruPVC rörbeslag med gummiförband
uPVC tätningsbeslag av gummi ger en snabb&förstärkare; enkel installation för anslutning av uPVC-röret. På grund av enkel installation antas de av mer& fler kunder.
Innan anslutningen ska installatören kontrollera att tappänden, om den skärs i fältet, har en avfasning på cirka 12 ° till 15 °. Detta är viktigt för installationen.
